石一泵业渣浆泵泵头结构分析

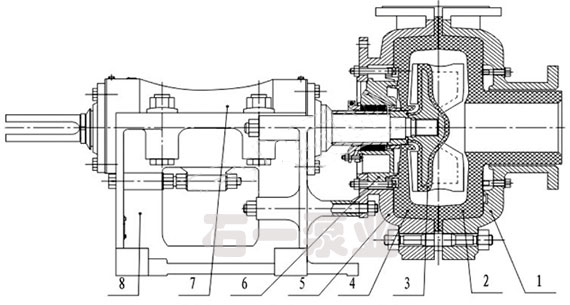

渣浆泵泵头部分

L、M、AH、AHP、HP、H、HH型泵为双泵壳结构，即泵体、泵盖带有可更换的耐磨金属内衬（包括叶轮、护套、护板等）。泵体、泵盖根据工作压力采用灰铸铁或球墨铸铁制造，垂直中开，用螺栓连接。泵体有止口与托架用螺栓连接。泵的吐出口可按八个角度旋转安装。叶轮前后盖板带有背叶片以减少泄漏及提高泵的使用寿命。

AHR 、LR、 MR型泵亦为双泵壳结构，泵体、泵盖带有可更换的耐腐蚀橡胶内衬（包括叶轮、前护套、后护套等）。泵体、泵盖与AH、 L、 M型泵的泵体、泵盖通用，其传动部分及安装形式与 AH、 L、 M型泵相同。

D、G型泵为单泵壳结构（即不带内衬）。泵体、泵盖和叶轮均采用耐磨金属制造。泵体、泵盖的连接采用特殊的夹紧结构，泵出口方向可任意旋转，安装拆卸方便。

各型泵进口均为水平方向，从传动方向看泵为顺时正方向旋转。
